Csővezetékek jelölése

A színcsíkoktól az ISO 20560 globális iparági sztenderdig

Agárdi Tamás

Egy vegyipari üzemben, technológiai térben vagy akár egy folyosón a csővezeték első pillantásra gyakran csak háttérelem. A biztonság szempontjából azonban éppen az a döntő kérdés, amit kívülről nem látunk: mi áramlik benne, merre halad, milyen nyomáson és hőmérsékleten, milyen egészségkárosító, tűzvédelmi vagy környezeti kockázattal kell számolni, és hová kell nyúlni, ha beavatkozásra van szükség. A csővezeték-jelöléseket ezért karban kell tartani, adott esetben aktualizálni a legmodernebb globális iparági trendeknek és szabványoknak megfelelően, így válik célja szerint a kockázatkommunikáció egyik leggyorsabban értelmezhető elemévé.

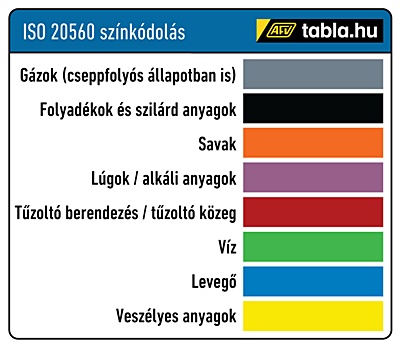

ISO 20560 szemléletű színkódolás

A kockázatértékelés dönti el, hol és milyen részletességgel szükséges jelzés; ahol a csővezeték tartalma szivárgás, tűz, mérgezés, marás vagy környezeti kár kockázatát hordozza, a dolgozónak és a beavatkozónak azonnal értenie kell a helyzetet. Ebben hoz új, nemzetközileg is egységes szemléletet az ISO 20560 szerinti csővezeték- és tartályjelölési rendszer. A szabvány nem pusztán színkódokat határoz meg, hanem biztonsági információs rendszerben gondolkodik. A csőjelölés nem egyetlen feliratból áll, hanem egymást erősítő elemekből: a közegcsoportot jelző alapszínből, a közeg megnevezéséből, az áramlási irányból, szükség esetén a Globálisan Harmonizált Rendszer piktogramjából vagy figyelmeztető jelből, valamint kiegészítő műszaki és üzemeltetési adatokból. A tartályjelölésnél ugyanez a logika jelenik meg a tartalom, az azonosító, a kapacitás, a veszélyességi információ és a beavatkozási adatok egységes felületre rendezésével.
